ข้อมูลเทคโนโลยี/ผลิตภัณฑ์

ในอุตสาหกรรมเครื่องจักรและยานยนต์ ความทนสึกหรอของผิวโลหะเป็นปัจจัยสำคัญที่มีผลต่ออายุการใช้งานของชิ้นส่วน กระบวนการไนไตรดิ้งแบบอ่อน (Gas Soft Nitriding) จึงเป็นเทคโนโลยีที่ได้รับความนิยมสูง เนื่องจากสามารถเพิ่มความแข็งผิวได้โดยไม่ทำให้เกิดการเปลี่ยนรูปหรือแตกร้าวจากความร้อน ด้วยอุณหภูมิต่ำและระบบควบคุมก๊าซที่แม่นยำ จึงเหมาะอย่างยิ่งสำหรับชิ้นงานที่ต้องการความเที่ยงตรง เช่น เพลา เฟือง พิน หรือปลอกโลหะ

หลักการของกระบวนการ

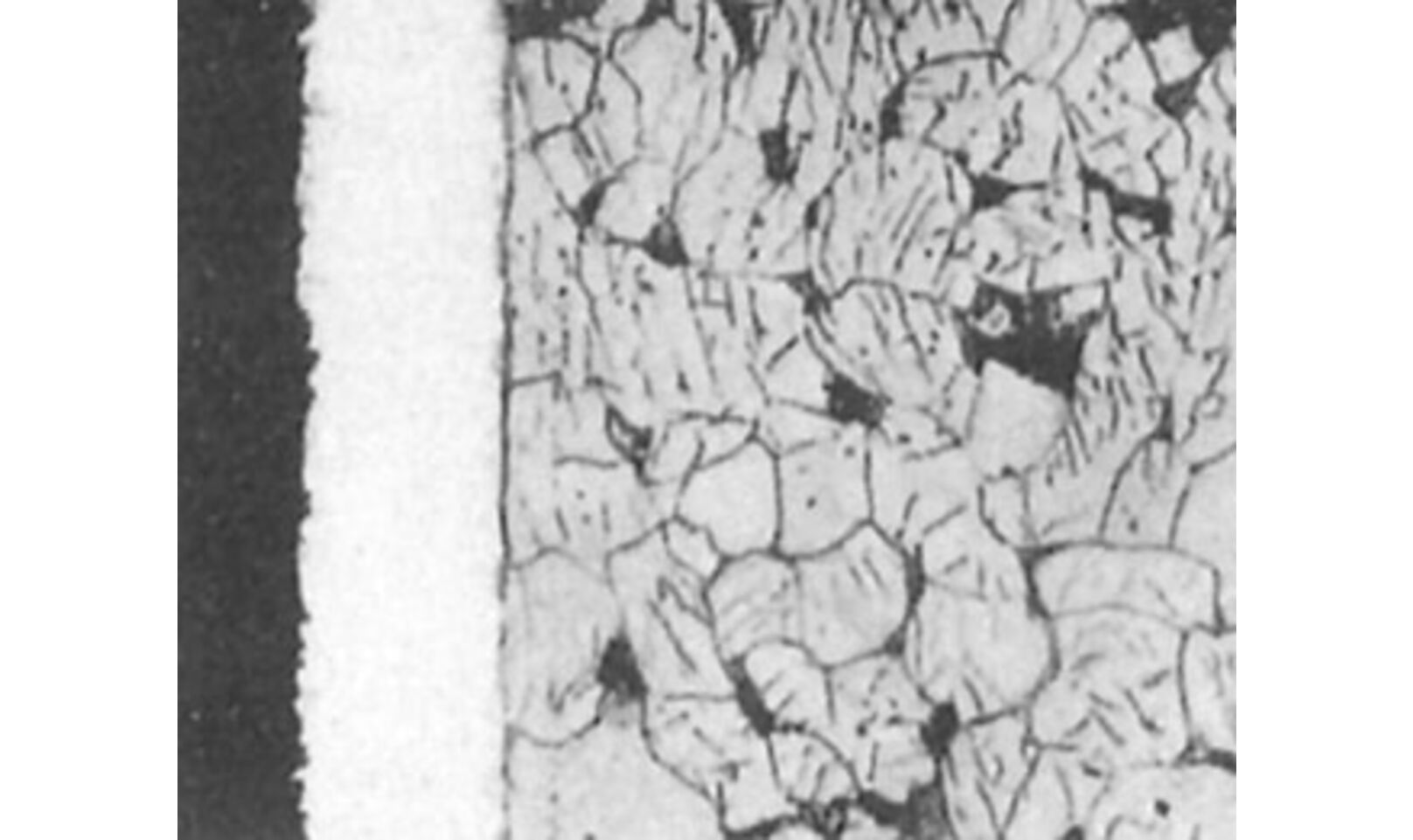

ในกระบวนการไนไตรดิ้งแบบอ่อน ชิ้นงานจะถูกให้ความร้อนในบรรยากาศก๊าซไนโตรเจน (NH₃ + Carrier Gas) ภายใต้อุณหภูมิไม่เกิน 570 °C อะตอมของไนโตรเจนจะแทรกซึมเข้าสู่ผิวเหล็ก ทำให้เกิดชั้น สารประกอบไนไตรด์ (ε-Fe₂₋₃N) ที่ผิวหน้า และชั้น กระจายไนโตรเจน (N-Diffusion Layer) ใต้ผิว โครงสร้างดังกล่าวช่วยเพิ่มความแข็งผิวในช่วง 400–900 HV รวมถึงความทนต่อแรงเสียดทาน การสึกหรอ และการกัดกร่อน โดยไม่ส่งผลกระทบต่อเนื้อวัสดุภายใน

คุณสมบัติหลังการอบชุบ
ความแข็งผิวอยู่ในช่วง 400–900 HV (ขึ้นกับวัสดุและเวลาอบ)
ผิวเรียบสม่ำเสมอ ไม่เกิดการเปลี่ยนขนาดหรือบิดงอ
เพิ่มความทนสึกและลดแรงเสียดทานระหว่างการทำงาน
เพิ่มความต้านทานการกัดกร่อนในบรรยากาศทั่วไป
ยืดอายุการใช้งานและลดรอบการบำรุงรักษาของชิ้นส่วน

วัสดุที่เหมาะสม
เหมาะกับเหล็กกล้ากลุ่มเหล็กกล้าโครงสร้างคาร์บอน (S-Series) และเหล็กกล้าโลหะผสม (SCM, SNCM Series) ซึ่งต้องการผิวแข็งแต่ยังคงความเหนียวของแกนกลาง
หมายเหตุ: ไม่แนะนำให้ใช้กับ เหล็กสเตนเลส (SUS Series) เนื่องจากชั้น Cr₂O₃ ที่ผิวจะขัดขวางการแพร่ของไนโตรเจน

การใช้งานและตัวอย่างชิ้นส่วน
กระบวนการไนไตรดิ้งแบบอ่อนเหมาะกับ ชิ้นส่วนเครื่องจักรกลทั่วไป ที่ต้องการความแข็งผิวสูงและความเที่ยงตรง เช่น เพลา (Shaft) เฟือง (Gear) ปลอก (Bushing) พิน (Pin) และชิ้นส่วนกลไกอื่น ๆ รองรับขนาดชิ้นงานสูงสุด 760 × 1230 × 720 mm ด้วยเตา THN-80 Batch Type Furnace ที่ให้การกระจายอุณหภูมิและก๊าซสม่ำเสมอ

ข้อดีของกระบวนการไนไตรดิ้งแบบอ่อน
อุณหภูมิต่ำ ลดการบิดงอของชิ้นงาน
เพิ่มความแข็งผิวและความทนสึกโดยไม่ทำให้โครงสร้างภายในเปลี่ยน
ปรับปรุงความทนแรงล้าและต้านการกัดกร่อน
ให้ผิวเรียบและละเอียด เหมาะกับงาน Precision
ควบคุมคุณภาพได้ด้วยระบบอัตโนมัติและเซนเซอร์ตรวจวัดแบบเรียลไทม์

สรุป
กระบวนการไนไตรดิ้งแบบอ่อน (Gas Soft Nitriding) เป็นเทคโนโลยีอบชุบผิวที่ช่วยเพิ่มความแข็ง ทนสึก และทนแรงล้า โดยดำเนินการที่อุณหภูมิต่ำกว่า 570 °C เพื่อป้องกันการเปลี่ยนรูปของชิ้นงาน กระบวนการนี้สร้างชั้น ε-Fe₂₋₃N และ N-Diffusion Layer ที่ให้ความแข็งผิวสูงถึง 400–900 HV เหมาะกับเหล็กกล้าโครงสร้างและเหล็กกล้าโลหะผสมในทุกอุตสาหกรรมที่ต้องการความทนทานสูง

สำหรับรายละเอียดเพิ่มเติมกรุณาดาวน์โหลด PDF หรือติดต่อเรา

#GasSoftNitriding #ToughNite #DOWAThermotech #HeatTreatment #Nitriding #SurfaceHardness #Fe2_3N #PrecisionParts #LowTemperatureFurnace #MachineComponents
