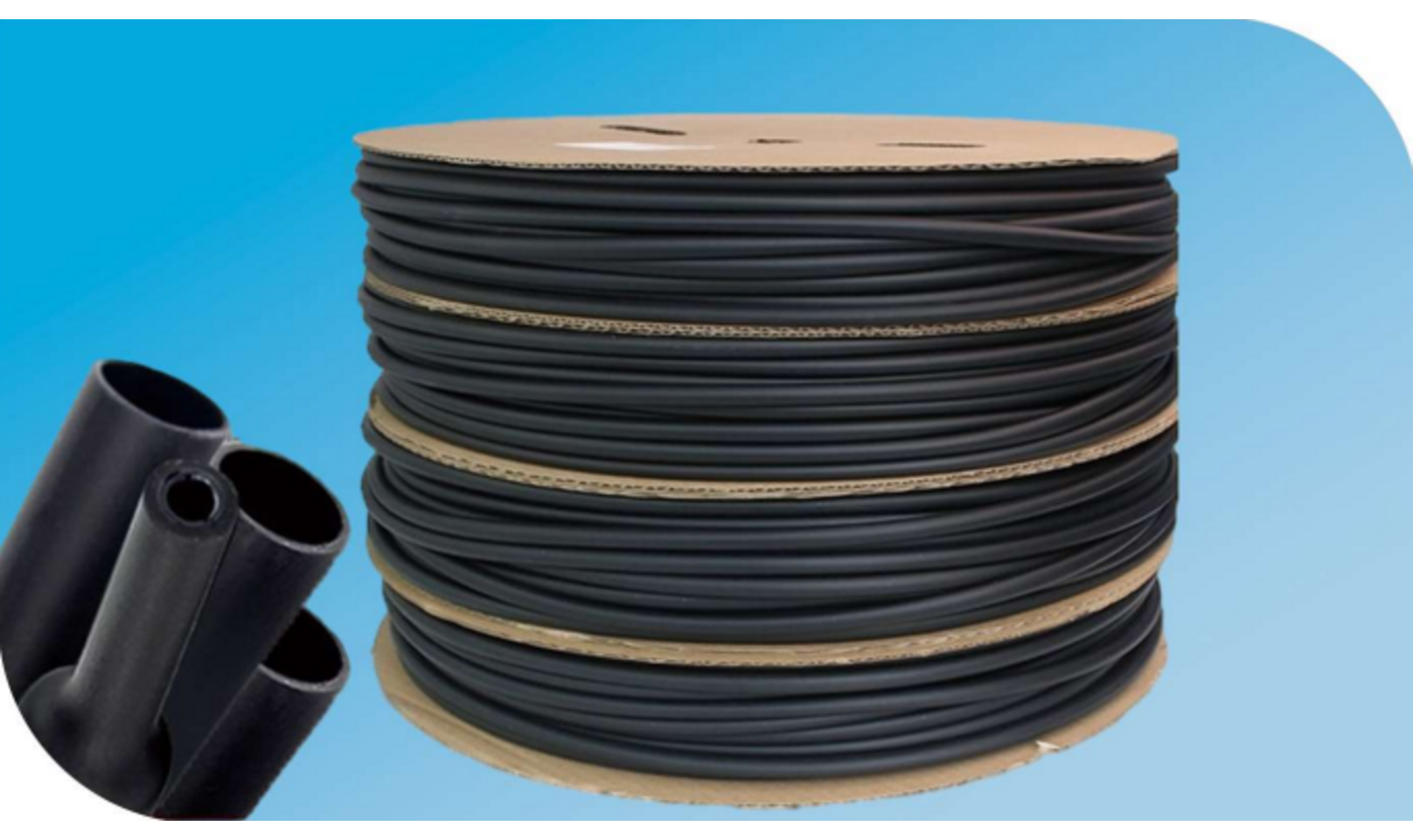

「二重壁熱収縮チューブ」は、外層にポリオレフィン、内層に接着ライナーを備えた二重構造の配線保護材です。加熱収縮時に内層の接着剤が溶融し、電線や端子に強固に密着。高い防水性・耐湿性・絶縁性を実現し、自動車、電装機器、通信設備などの接続部保護に最適です。

■ 主要仕様・構造
・ 外層：耐摩耗性ポリオレフィン
・ 内層：熱可塑性接着ライナー
・ 収縮比：3:1
・ 収縮開始温度：80℃
・ 完全収縮温度：125℃
・ 使用温度範囲：-55℃〜125℃
・ 規格：UL224規格準拠、VW-1難燃試験合格

■ 特徴と差別化要素
・ 加熱により内層接着剤が溶融し、強固な密着・防水性を確保
・ 高い機械的強度と耐摩耗性で長期使用可能
・ 優れた絶縁性と耐湿性により電線接続部を長期保護
・ 耐薬品性・耐候性に優れ、屋外使用にも対応
・ 幅広いサイズ展開により細径線から太径ケーブルまで適応

■ 対応業界・用途・分野
・ 自動車：ワイヤーハーネスや接続端子の防水・絶縁保護
・ 電装機器：端子・ジョイント部の保護・補強
・ 通信設備：屋外配線の耐湿・絶縁処理
・ 産業機械：制御盤・接続部の防水対策
・ エネルギー設備：発電設備・バッテリー配線の接続保護

■ 本熱収縮チューブが選ばれる理由
・ 二重構造により防水・絶縁・機械保護を一度で実現
・ 内層接着剤による優れた密着性で長期信頼性を確保
・ UL認証準拠品で国際的にも安心して導入可能
・ 各種サイズと長さを在庫化し、短納期対応が可能

■ 技術仕様
・ 体積抵抗率：≧1×10¹⁴Ω・cm
・ 絶縁耐力：2500V/60s、破壊なし
・ 引張強度：≧10.4MPa
・ 伸び率：≧200%
・ 接着強度：≧80N/25mm
・ 難燃性：VW-1合格（UL224）

■ 導入要件
・ 適切なサイズは対象ケーブル径に合わせ収縮比3:1で選定
・ 施工時は収縮温度125℃を確保すること
・ 屋外・高湿環境下では必ず完全収縮させ密着性を維持すること
