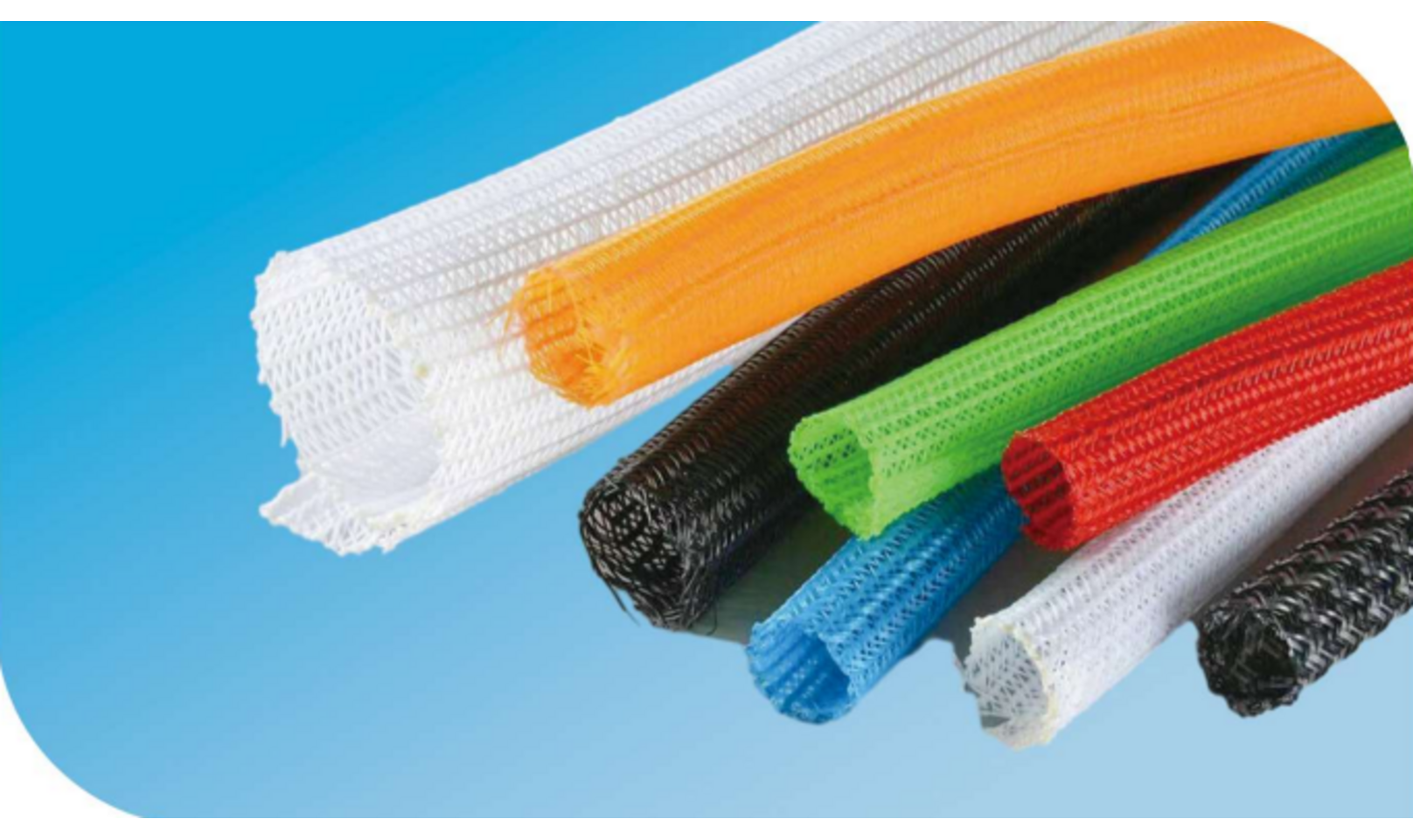

「QX型 自巻式テキスタイルスリーブ」は、耐熱性・柔軟性・絶縁性を兼ね備えた自己巻付け構造の編組スリーブです。機械的強度と軽量性を両立し、工具不要で簡単に配線へ巻き付けできる設計となっており、制御盤、FA装置、車載機器などの配線保護・美観保持に有効です。

■ 主要仕様・構造
・ 素材：ポリエステル繊維（PETモノフィラメント）
・ 温度範囲：-50℃〜150℃
・ 構造特性：WW-1仕様（自己巻付け構造）
・ 環境対応：RoHS / SGS認証取得済み
・ 標準色：黒、白、青、緑、オレンジ（特注対応可）
・ サイズ展開：内径5mm〜50mm（全11型式）

■ 特徴と差別化要素
・ スリット状構造により、工具不要で素早く巻き付け可能
・ 結束バンド不要で、メンテナンス・配線交換が容易
・ 高い耐熱・耐摩耗性で過酷環境でも長期使用が可能
・ ケーブルの分岐にも柔軟に対応し、美観を損なわない
・ 標準ロール単位で在庫供給が可能（最長100M巻）

■ 対応業界・用途・分野
・ 制御盤・電装機器：内部配線の結束・絶縁
・ 自動車・車載機器：ハーネスの保護と識別
・ FA装置・搬送機器：動的配線の緩衝保護
・ 通信・ネットワーク：複数ケーブルの集束・整理
・ 医療・精密機器：軽量・静電抑制の必要な環境

■ QX型テキスタイルスリーブが選ばれる理由
・ 自巻式構造により、現場での作業効率を大幅に向上
・ 断線や摩耗を防ぎ、電装系の信頼性を確保
・ サイズ・色展開が豊富で、識別管理にも適応
・ 信頼ある中国提携工場で安定供給体制を確立

■ 技術仕様
・ 最大巻き直径：6mm〜52mm（型番による）
・ 推奨巻付け方法：手作業（カット部は熱処理推奨）
・ 耐薬品性：軽酸・油・溶剤に対し中耐性
・ 難燃性：VW-1（UL準拠構造）

■ 導入要件
・ ケーブル径より1〜2mm小さい内径を選定推奨
・ 複数本束ねる場合は最大巻直径を超えない範囲で調整
・ 巻き方向・解放方向に注意し設置してください
