製品情報

MitutoyoのQUICK VISION Active 404は、400×400×200mm（1X対物レンズ使用時は168mm）の広範囲測定に対応し、非接触および3次元タッチプローブ測定の両方を実現。大型部品の高精度検査に最適です。

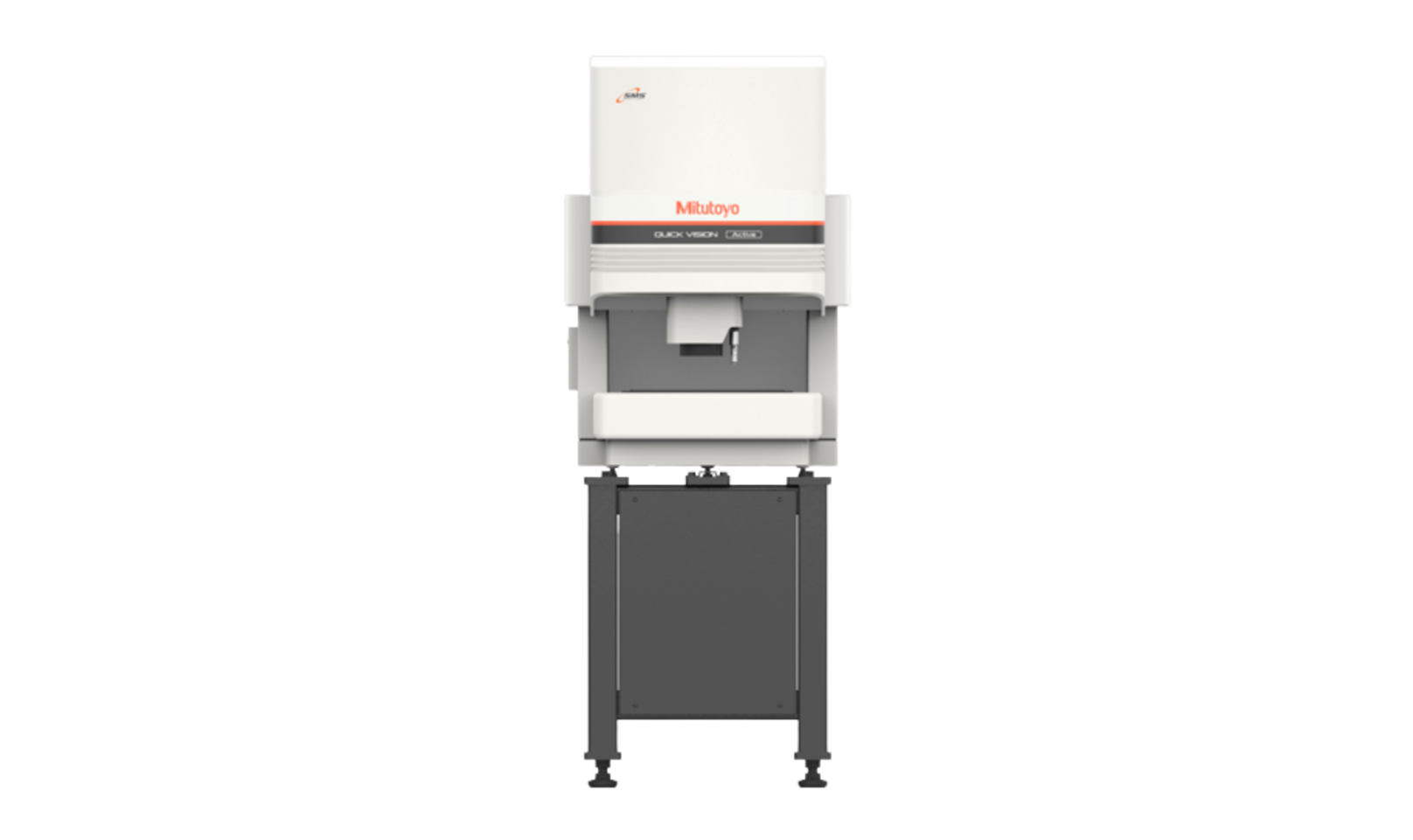

QUICK VISION Active 404は、Mitutoyoが提供する中～大型ワーク向けCNC画像測定機です。測定範囲は400×400×200mm（1Xレンズ使用時は168mm）と広く、複数ポイントの寸法測定や高精度検査が求められる現場に対応します。非接触測定に加え、タッチプローブによる3次元測定も可能で、多様な測定ニーズに柔軟に対応します。


■ 特長
- 測定範囲：400×400×200mm（1Xレンズ使用時は168mm）
- 非接触モデル（Standard）とタッチプローブ対応モデル（3D接触）を用意
- タッチプローブモデルではMCR20による自動スタイラス交換に対応
- 高解像度CMOSカメラ＋自動ズームレンズ（0.5X～7X）搭載
- 測定ソフト「QVPAK」により自動プログラミングと解析を効率化
- 高剛性かつコンパクト設計で省スペース環境にも対応


■ 仕様
- 測定範囲（X×Y×Z）：
> 400×400×200mm
> 400×400×168mm（1X対物レンズ使用時）

- カメラ：高解像度CMOS
- レンズ：自動ズーム 0.5X～7X

- モデル種別：
> スタンダードモデル（非接触測定）
> タッチプローブ搭載モデル（3D接触測定対応）

- オプション：MCR20（自動スタイラスチェンジャー／タッチプローブモデル用）
- ソフトウェア：QVPAK
- 本体サイズ：776 × 1303 × 1592 mm


■ 用途例
- 大型プラスチックカバーや筐体部品の寸法検査
- 自動車部品（ブラケット、フレームなど）の多点測定
- 精密金型部品や機械構造部品の測定
- 混流生産現場でのインライン品質管理
- OEM組立前の外観および寸法検査


■ 活用されている業界例
- 大型樹脂成形部品メーカー
- 電機・電子機器製造業
- 自動車部品メーカー
- 精密金型・治工具メーカー
- 組立・検査を担うOEM事業者


QUICK VISION Active 404は、大型ワークに対応しつつ高精度な測定と自動化を実現する、柔軟かつ信頼性の高いソリューションです。


詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
