QX‑PVC TUBE 300/600（双色タイプ）は、緑×黄の二色成形により、識別性を高めた非収縮タイプのPVCチューブです。電線や端子の絶縁・保護に加え、系統識別・安全表示用途にも活用されており、制御盤や自動車電装、モーター回路、接地系統などで高い採用実績があります。耐熱105℃、600V対応で高い耐久性を発揮します。

■ 主要仕様・性能
・ 材質：PVC（非収縮・双色タイプ）
・ 定格電圧：600V（300V対応も一部サイズあり）
・ 使用温度範囲：-20℃〜105℃
・ 難燃性：UL VW-1準拠
・ 絶縁耐圧：≥2500V（60秒）
・ 引張強度：≥10.4MPa（1.5kgf/mm²以上）
・ 伸び率：≥100％
・ 老化後体積抵抗率：≥10⁴Ω·cm
・ 耐熱老化性：（136.0±1.0）℃ × 168時間
・ サイズ範囲：外径2.0mm〜17.0mm／内径1.0mm〜15.6mm（全20サイズ）

■ 特徴と差別化ポイント

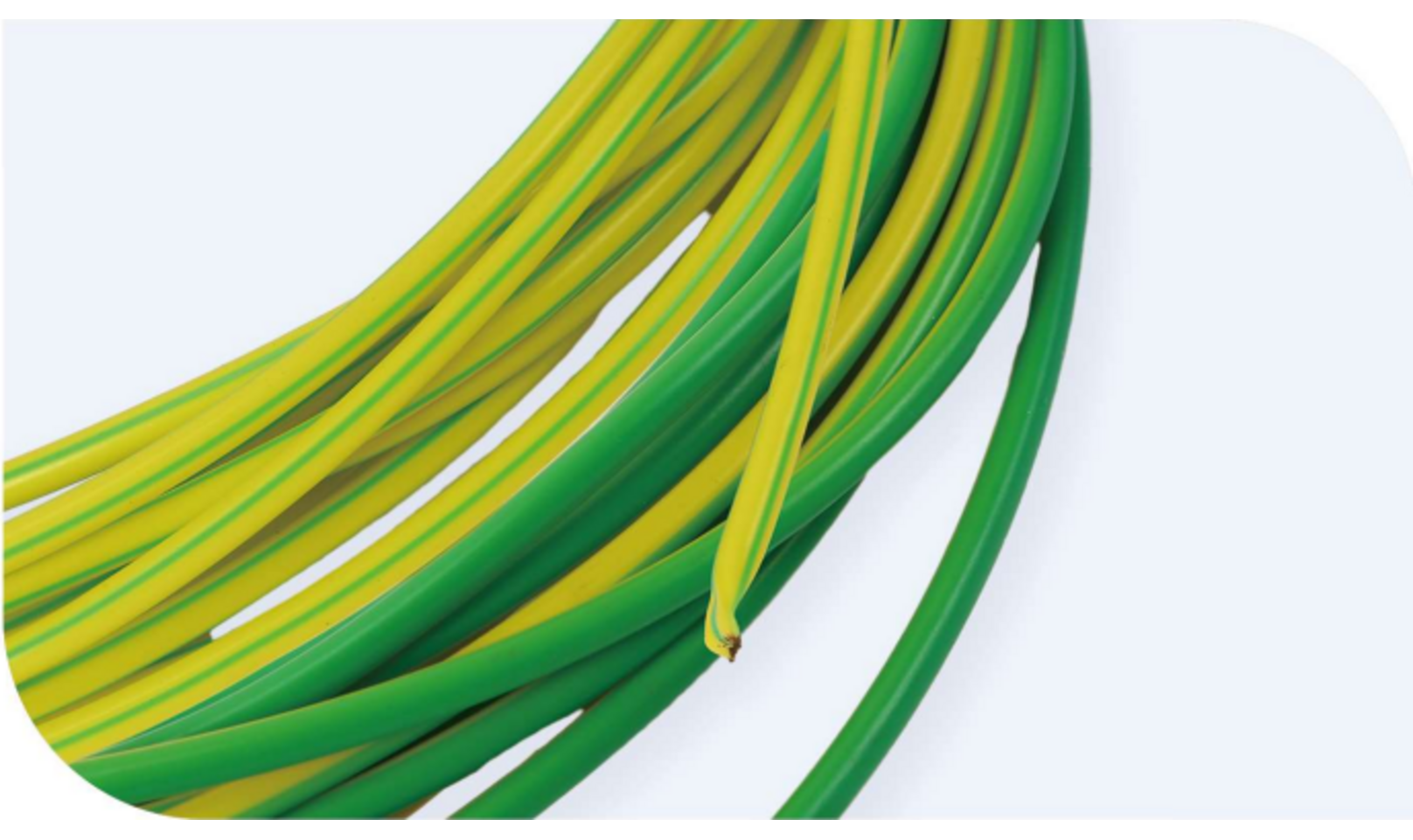

・ 緑×黄の視認性に優れたストライプ設計：接地線や制御系統の識別に最適
・ 非収縮構造で施工性が高い：加熱不要、現場作業が容易
・ 高耐熱・高絶縁仕様：105℃対応、600V絶縁で安全性を確保
・ 幅広いサイズ展開と巻長：内径1.0〜15.6mmまで対応、1000FT～200FT巻標準

■ 対応業界・用途
本製品は以下のような現場での識別・絶縁保護に活用されています：
・ 制御盤・電装盤内の接地線識別・絶縁保護
・ モーター配線・端子の絶縁＋色分け識別
・ 車両電装回路の保護・系統識別
・ ロボットアーム等の安全配線カバー
・ 工場内配線の安全表示・工程管理支援

高視認性と耐久性を両立し、安全配線環境の構築に貢献します。

■ QX‑PVC TUBE 300/600（双色）が選ばれる理由
・ 緑×黄のカラーリングで高い識別性を実現
・ 非収縮設計で加熱不要、現場施工に最適
・ 105℃耐熱・600V絶縁など各種性能基準をクリア
・ 標準サイズ多数・国内在庫対応で短納期にも対応（在庫要確認）
