🌟 ประเด็นสำคัญ (Key Takeaways)
• การเลือกตำแหน่งวัดส่งผลโดยตรงต่อความแม่นยำของการวิเคราะห์การสั่นสะเทือน
• 1332B สามารถวัดค่า Velocity และ Acceleration เพื่อใช้ประเมินสภาพเครื่องจักรได้อย่างมีประสิทธิภาพ
• การวัดครบทั้ง 3 ทิศทาง (Horizontal / Vertical / Axial) ช่วยแยกสาเหตุของการสั่นได้ชัดเจนขึ้น
• ตำแหน่ง DE / NDE / Bearing Housing เป็นจุดวัดหลักที่ควรเก็บข้อมูลทุกครั้ง
• การเปรียบเทียบค่าที่วัดได้กับ ISO10816 ช่วยประเมินสภาพเครื่องและนำไปใช้ในงาน Predictive Maintenance
________________________________________

คอมเพรสเซอร์เป็นอุปกรณ์สำคัญในระบบลมอัดของโรงงาน แต่การวัดการสั่นสะเทือนที่ไม่เหมาะสมอาจทำให้พลาดการตรวจพบความผิดปกติที่กำลังเกิดขึ้น
งาน Predictive Maintenance ที่แม่นยำจึงต้องอาศัยการเลือกตำแหน่งวัด ทิศทางการวัด และวิธีติดตั้งเซนเซอร์ที่ถูกต้อง
บทความนี้อธิบายแนวทางการวัดการสั่นสะเทือนคอมเพรสเซอร์ขั้น Advance ด้วย DIGI-VIBRO MODEL 1332B
________________________________________

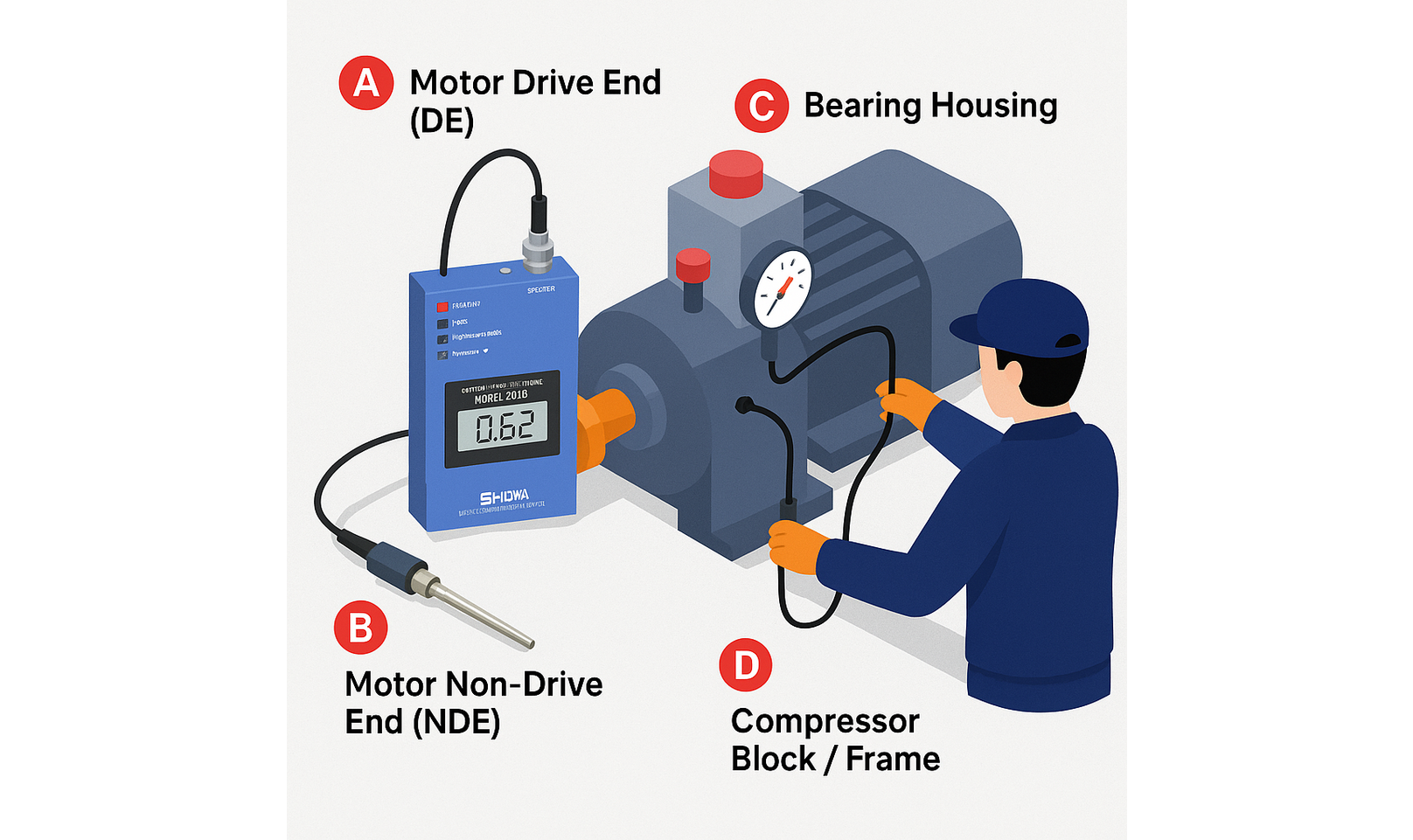

1) ตำแหน่งวัดหลักบนคอมเพรสเซอร์
A) Motor Drive End (DE)
เป็นด้านขับของมอเตอร์ ซึ่งรับแรงจากคัปปลิงหรือสายพานโดยตรง
• เหมาะสำหรับตรวจอาการ unbalance และ misalignment
• การวัดค่า Velocity ช่วยสะท้อนระดับแรงสั่นสะเทือนโดยรวมของเครื่องจักร

B) Motor Non-Drive End (NDE)
ใช้วัดเปรียบเทียบกับฝั่ง DE เพื่อแยกสาเหตุของความผิดปกติ
• หากค่า DE สูงเพียงจุดเดียว → มีแนวโน้ม unbalance
• หากค่า DE และ NDE สูงใกล้เคียงกัน → มีแนวโน้ม misalignment

C) Bearing Housing
เป็นตำแหน่งสำคัญที่สุดสำหรับการตรวจสอบสภาพแบริ่ง
• ใช้ค่า Acceleration (Peak) เพื่อจับสัญญาณความถี่สูง
• เหมาะสำหรับตรวจอาการเริ่มต้นของแบริ่งเสื่อมหรือการกระแทกของเม็ดลูกปืน

D) Compressor Block / Frame
ใช้ตรวจสอบความผิดปกติที่เกิดจากโครงสร้างเครื่องจักร
• เหมาะสำหรับตรวจอาการ looseness และ resonance
• ควรวัดหลายตำแหน่งเพื่อดูการกระจายของแรงสั่นสะเทือน
________________________________________

2) ทิศทางการวัดที่ควรเก็บครบ
ในแต่ละตำแหน่งวัด ควรเก็บข้อมูลอย่างน้อย 3 ทิศทาง
• Horizontal (แนวนอน)
• Vertical (แนวตั้ง)
• Axial (แนวแกน)

แนวทางการแปลผลทั่วไป:
• Axial สูง → มีแนวโน้ม misalignment
• Horizontal สูง → มีแนวโน้ม looseness
• Vertical สูง → มีแนวโน้ม unbalance
________________________________________

3) วิธีติดตั้งเซนเซอร์ที่เหมาะสม
1332B รองรับวิธีติดตั้งเซนเซอร์หลายรูปแบบ ได้แก่
• ยึดด้วยสกรู: เสถียรและแม่นยำที่สุด
• ติดด้วยกาว: ให้ความเสถียรในระดับดี
• เทปสองหน้า: เหมาะสำหรับงานวัดชั่วคราว
• แม่เหล็ก: ให้ความสม่ำเสมอ เหมาะกับงานตรวจเช็กประจำ
• Contact Pin: ใช้ในพื้นที่แคบหรือเข้าถึงยาก

ลำดับความแม่นยำ (สูง → ต่ำ):
สกรู → กาว → เทปสองหน้า → แม่เหล็ก → Contact Pin

ข้อควรพิจารณา:
• หากต้องการความแม่นยำสูงสุด ควรเลือกการยึดด้วยสกรู
• แม่เหล็กเหมาะกับงานตรวจวัดภาคสนามและการวัดซ้ำ
• ไม่แนะนำการวัดแบบถือมือเปล่า เนื่องจากเกิดสัญญาณรบกวนได้ง่าย
• ควรติดตั้งเซนเซอร์ให้มั่นคงและรักษาเงื่อนไขการวัดให้คงที่
________________________________________

4) แนวคิดการประเมินตาม ISO10816
นำค่าการสั่นสะเทือนที่วัดได้
ไปเปรียบเทียบกับเกณฑ์ของ ISO10816 เพื่อประเมินสภาพเครื่องจักร
• Zone A: สภาพดี
• Zone B: ยอมรับได้
• Zone C: ควรเฝ้าระวัง
• Zone D: ระดับอันตราย

การวัดอย่างสม่ำเสมอช่วยให้เห็นแนวโน้มของค่าการสั่น
และสามารถนำไปใช้ในการทำ Predictive Maintenance ได้อย่างมีประสิทธิภาพ
________________________________________

📘 Summary
การใช้ 1332B ร่วมกับการเลือกตำแหน่งวัด ทิศทางการวัด
และวิธีติดตั้งเซนเซอร์ที่เหมาะสม
รวมถึงการประเมินค่าตาม ISO10816
ช่วยให้สามารถประเมินสภาพคอมเพรสเซอร์ได้อย่างถูกต้อง
และยกระดับงานบำรุงรักษาไปสู่เชิงคาดการณ์ได้อย่างเป็นระบบ

📥สำหรับการประยุกต์ใช้งานจริงและการออกแบบแนวทางการวัด
SHOWA SOKKI CORPORATION ผู้เชี่ยวชาญด้านเครื่องมือวัดและวิเคราะห์การสั่นสะเทือน
แนะนำให้ศึกษาคอนเทนต์ที่เกี่ยวข้อง หรือสอบถาม Sales Department เพื่อขอคำแนะนำเพิ่มเติม

🔗 Cluster Internal Link
- Core Content: https://prime.nc-net.com/105994/th/product_others/detail_goods/25249
- Basic Knowledge: https://prime.nc-net.com/105994/th/product_others/detail_goods/27618

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

❓ FAQ
Q: หนึ่งเครื่องควรวัดกี่ตำแหน่ง?
A: ควรเก็บ DE / NDE / Bearing Housing อย่างน้อย 3 จุด พร้อมวัดครบ 3 ทิศทางต่อจุด

Q: การติดตั้งแบบไหนให้สัญญาณนิ่งที่สุด?
A: วิธีที่ให้ความเสถียรและความแม่นยำสูงสุดคือ การติดตั้งเซนเซอร์แบบยึดด้วยสกรู
ทั้งนี้ควรเลือกวิธีติดตั้งให้เหมาะสมกับลักษณะงานและสภาพหน้างาน

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

📚 Glossary (Key Terms)
- DE (Drive End): ด้านขับของมอเตอร์
- NDE (Non-Drive End): ด้านไม่ขับของมอเตอร์
- Bearing Housing: ตำแหน่งรองรับตลับลูกปืน
- Axial / Vertical / Horizontal: ทิศทางการสั่นหลักของการวัด
- ISO10816: เกณฑ์ประเมินระดับแรงสั่นสะเทือนเครื่องจักร

📖 Reference
1. MODEL 1332B Technical Catalogue – SHOWA SOKKI (N/A)
2. ISO10816-1 Mechanical Vibration Evaluation – External Standard (N/A)

🔒 Trust
เนื้อหานี้ผ่านการตรวจสอบโดย Mr. Satoshi Fukuda จากแผนก Sales Department บริษัท SHOWA SOKKI CORPORATION เพื่อรับรองความถูกต้องของข้อมูลด้านเครื่องมือวัดสั่นสะเทือน
