製品情報

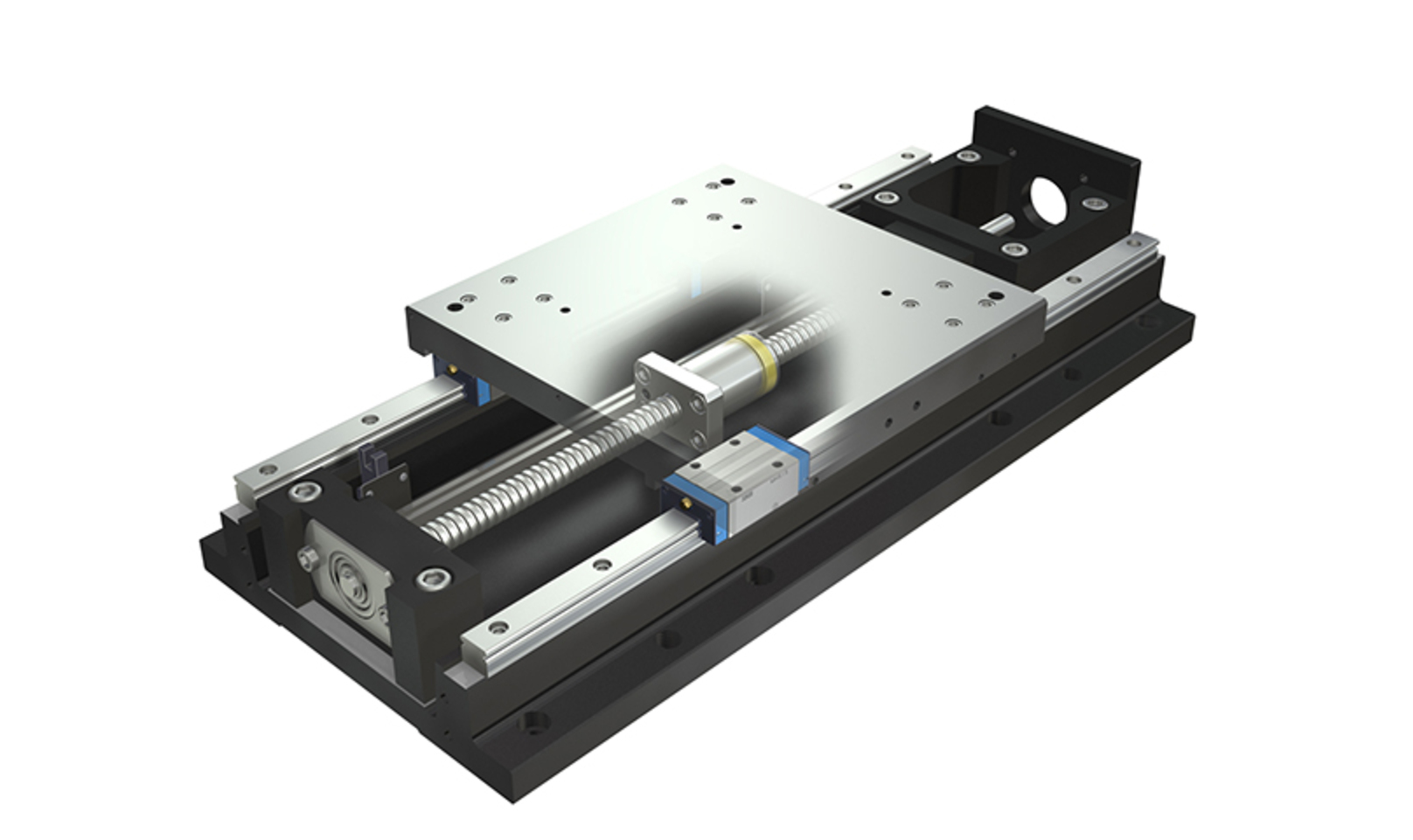

IKO精密位置決めテーブルTSLHシリーズは、鋳鉄製高剛性構造とCルーブ内蔵で、メンテナンスフリーと高精度な位置決めを提供する大形対応の位置決めテーブルです。

■ 特長
高剛性・高精度設計：鋳鉄製スライドテーブルとベッドにより振動減衰性と高い剛性を実現。
メンテナンスフリー：Cルーブ内蔵により長期間の潤滑維持が可能で、メンテナンスの負担を軽減。
多様なサイズバリエーション：テーブル幅120mmから420mmの4サイズ、ロングストローク対応で、最大1,000mmまで対応可能。
二軸仕様の拡張性：専用XYブラケットにより、簡単に二軸システムへと拡張でき、多軸構成にも対応。
多様なオプション：ジャバラ付きで異物混入を防ぐ保護性能を強化し、ACサーボモータやステッピングモータ用のアタッチメントも提供。

■ 仕様
材質：鋳鉄製スライドテーブルとベッド
構造：Cルーブ内蔵のリニアウェイ2本並列構造、精密ボールねじ駆動
テーブル幅：120、220、320、420mm
ストローク：100～1000mm
精度：繰返し位置決め精度 ±0.002mm
オプション：
・　ジャバラ付き（異物防止用）
・　モータ対応（ACサーボ・ステッピングモータ用アタッチメント）
・　防錆のための黒色クロム皮膜処理

TSLHシリーズは、長期間安定した高精度位置決めが必要な装置に最適な大形対応の位置決めテーブルで、組立や加工、精密測定の効率向上に貢献します。

詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
