製品情報

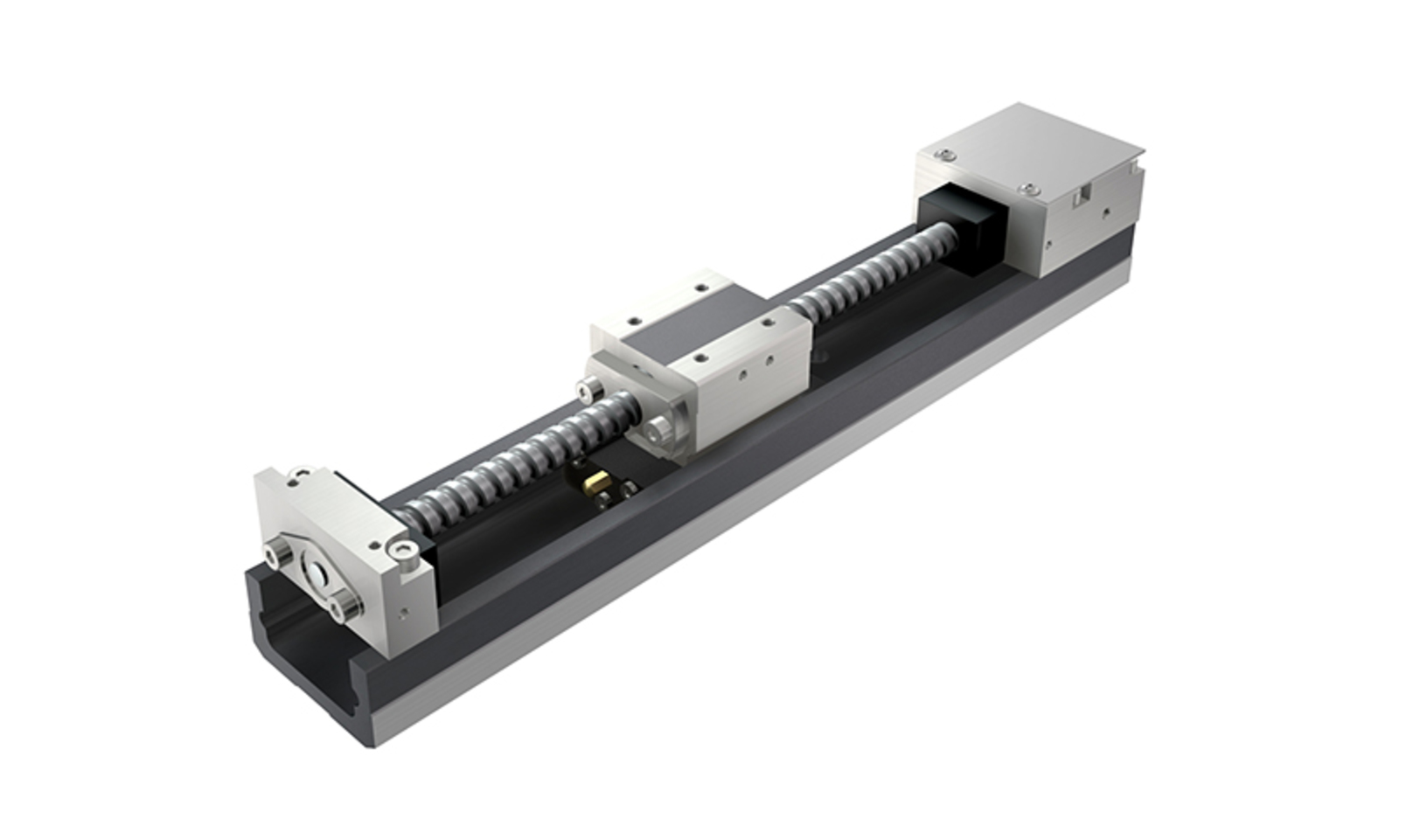

精密位置決めテーブルTUシリーズは、スリムかつコンパクトなU字形トラックレールを採用し、トラックレールの内側に高剛性なスライドテーブルを配置することで、高い剛性と精度を実現した直動案内機器です。大径鋼球を2条列で配置し、4点接触構造により、変動荷重や複合荷重が作用する場面でも安定した精度を発揮します。幅広いトラックレールサイズやボールねじの種類、モータやセンサなど、多様なオプションが揃っており、用途に応じた最適な仕様でご使用いただけます。

■ 特長
新発想のU字形トラックレール：トラックレールの剛性が向上し、機械構造部材としても使用可能で、設計の自由度が向上。
高精度・高剛性な一体構造：スライドテーブルが直動案内機器と一体化し、安定した高剛性・高精度の位置決めが可能。
豊富なオプション：ボールねじの種類、テーブル長さ、モータタイプ、センサなど多様なオプションで用途に最適なカスタマイズが可能。
簡単オーダーシステム：呼び番号による簡便なオーダー方法で、必要な仕様に対応。

■ 仕様
トラックレール幅：25～130mmの8種類
スライドテーブル長さ：ショート、スタンダード、ロングの3タイプ
ボールねじ：精密ボールねじ、転造ボールねじ
構造：大径鋼球、4点接触の2条列方式
オプション：
Cルーブ潤滑部品：メンテナンスフリー化を実現
黒色クロム皮膜処理：防錆処理
ジャバラ付き仕様：内部保護を強化
モータ折返し仕様：省スペース化に対応

IKOの精密位置決めテーブルTUシリーズは、産業機器、半導体製造装置、精密医療機器など幅広い用途でご利用いただけます。

詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
